BXX51系列防爆检修电源插座箱

应用场景

适用于爆炸性气体环境 1 区、2 区场所。
适用于ⅡA、ⅡB、ⅡC 类爆炸性气体环境。
适用于可燃性粉尘环境20区、21区、22区场所。
适用于 T1~ T4 组温度组别。

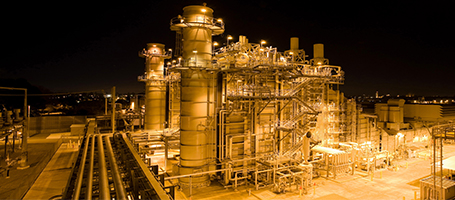

广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石油平台、油轮等场所。

全国服务热线:400-0221-816 在线咨询
二维码
产品特点Product Features


No.1

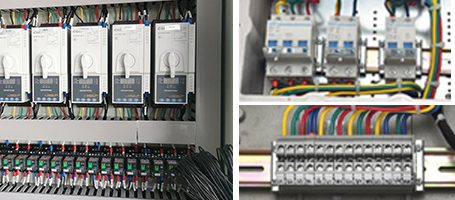

硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

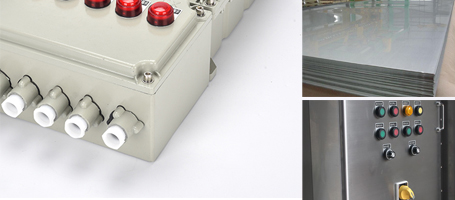

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。

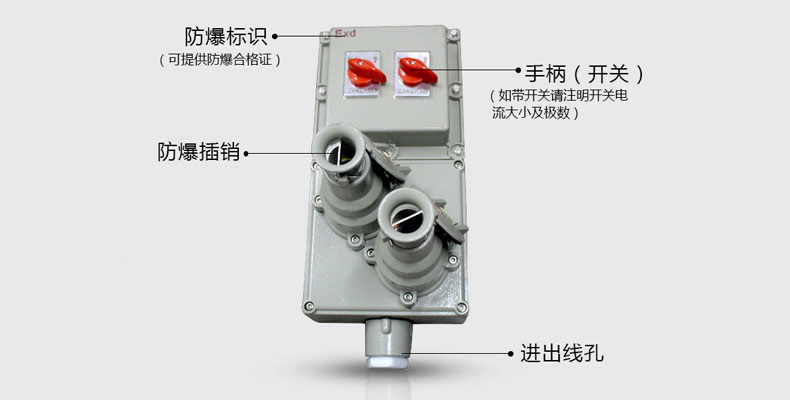

1. 插座箱采用铝合金外壳压铸或者钢板焊接成型,表面喷塑或电缆布线;

2. 有多种规格的插座便于检修用电源

3. 模块结构,各种回路可根据需要自由组装;

4. 钢管或电缆布线。

5.可带有总开关,具有过载,短路保护功能,可根据用户要求配备漏电保护功能。

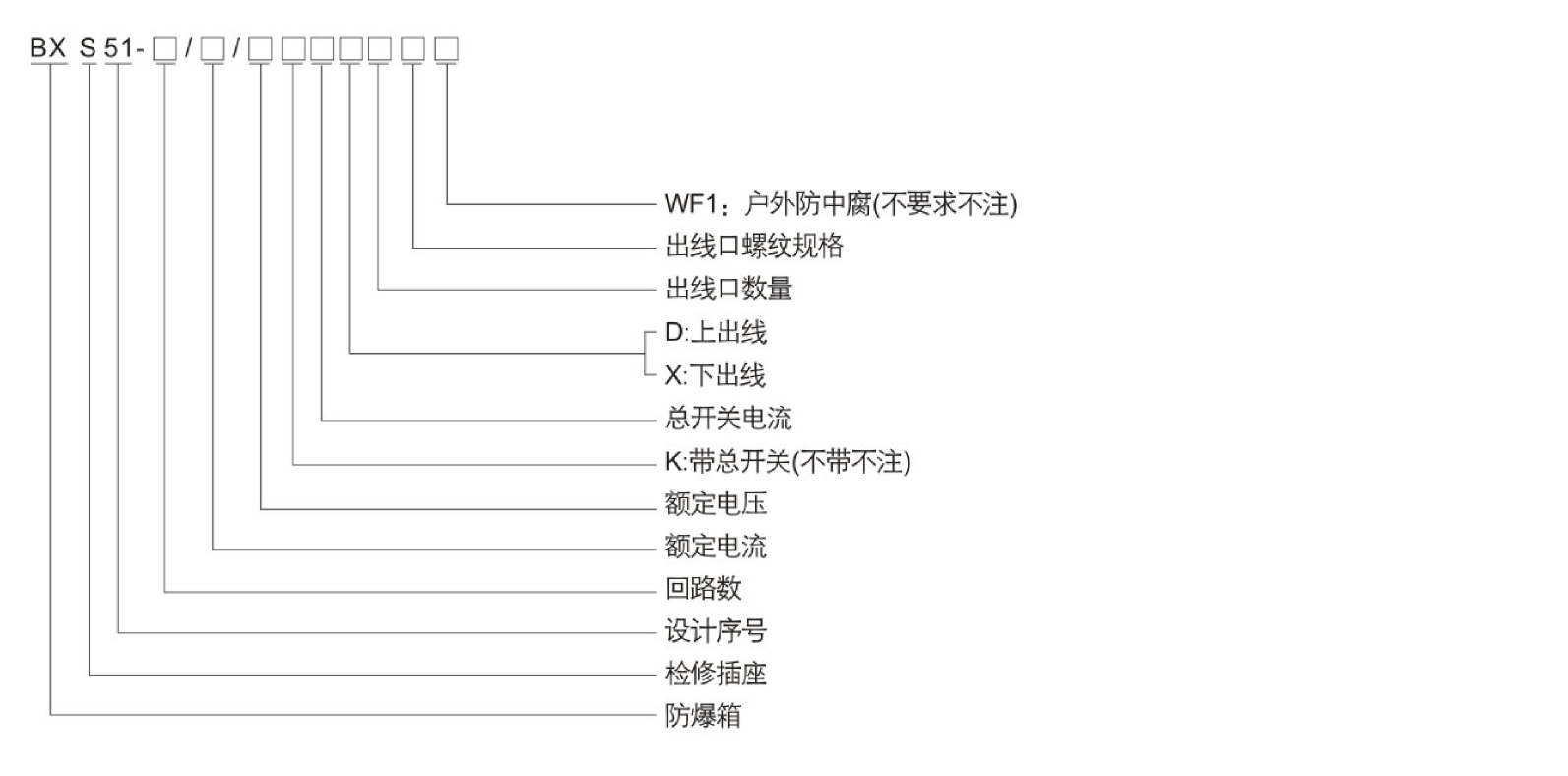

型号规格含义Model specification meaning


规格参数Product parameters

1.防爆标志:ExdeIIBT6 * ExdeIICT6

2.防护等级:IP54、*IP66

3.防腐等级:WF1

4.额定电压:AC220/380V

5.极数:IP+N+PE,3P+N

7.进线口螺纹:G2"~G3

8.出线口螺纹:G1 1/2

9.额定电流;16A,30A

10.执行标准:GB3836.1-2000,GB3836.2-2000,GB3836.3-2000 IEC60079

回路数

额定电压(V)

额定电流(A)

极数

防爆标志

防护等级

防腐等级

2,3,4,6

220

16

1P+N+PE

Exde IICT6

IP65

WF2

380

32

3P+N+PE

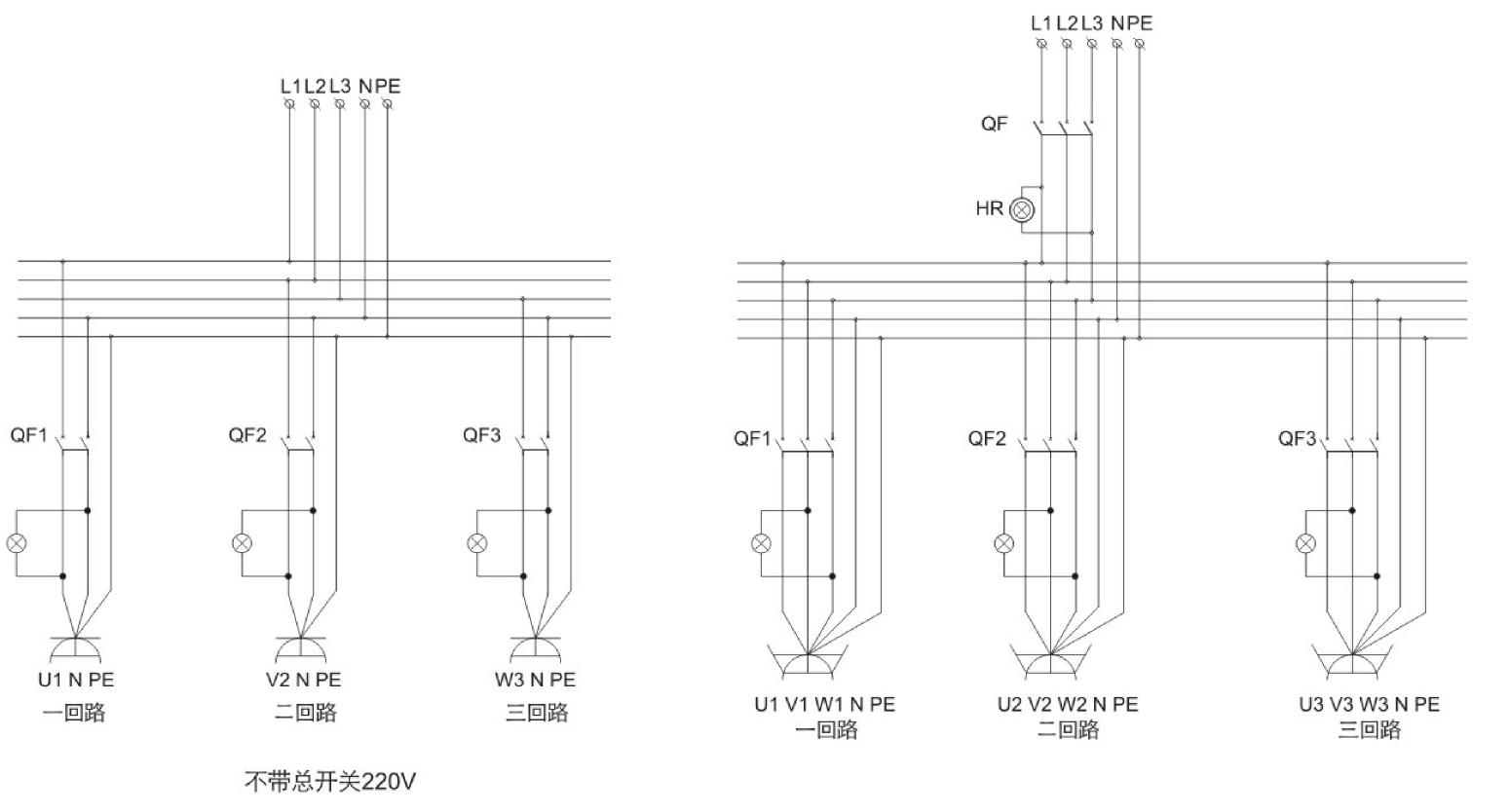

电气原理图Electrical schematic

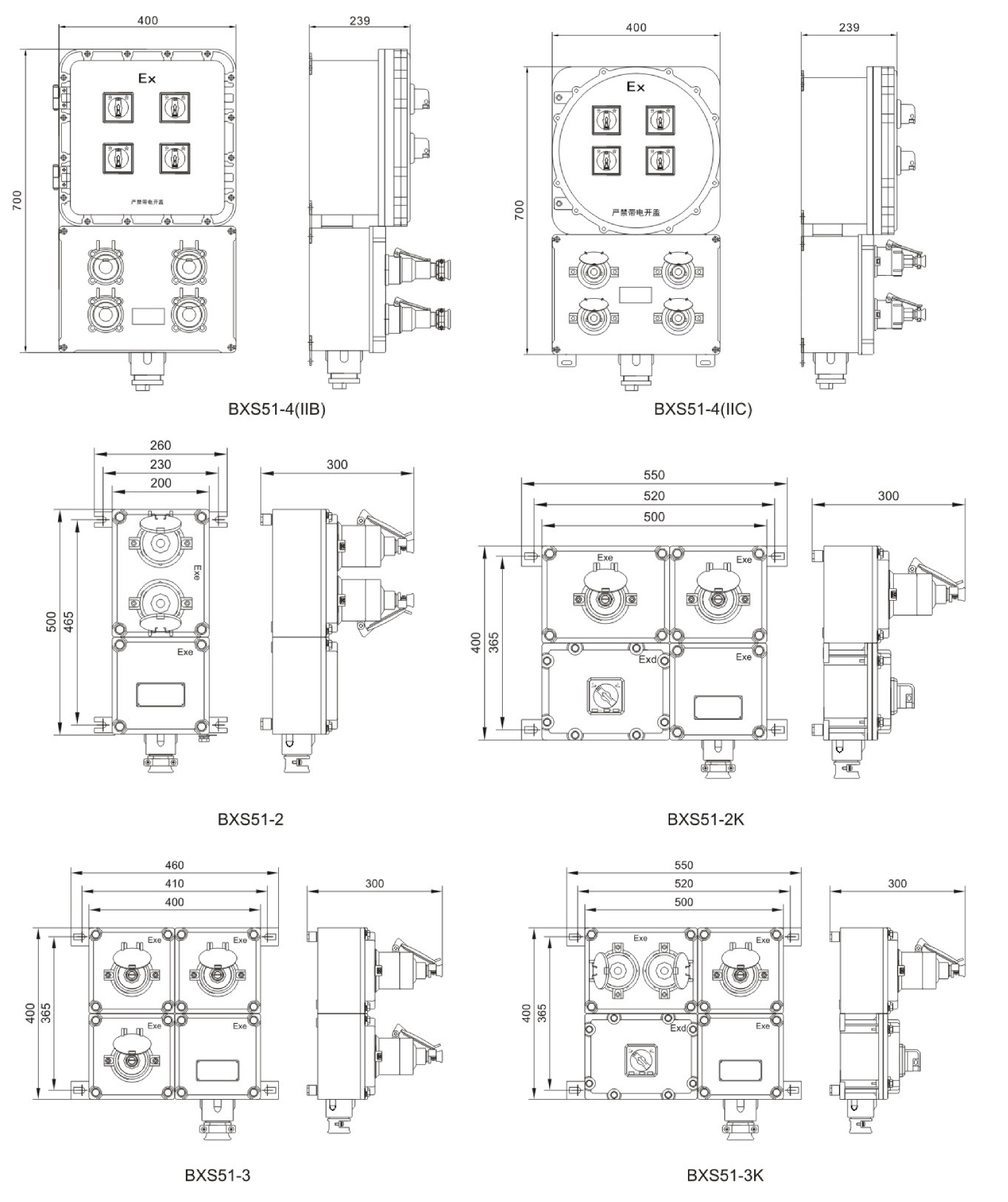

尺寸规格Dimensions


资质认证Qualification
